點陣結構一般是指由金屬桿、板等微元件按一定的規則重復排列構成的空間桁架，具有體密度小、比表面積大、比力學性能高等特點。將其作為芯材的夾芯結構在爆炸沖擊載荷作用下因結構動態失穩產生巨大的塑性變形并轉化為 ...
|
點陣結構一般是指由金屬桿、板等微元件按一定的規則重復排列構成的空間桁架，具有體密度小、比表面積大、比力學性能高等特點。將其作為芯材的夾芯結構在爆炸沖擊載荷作用下因結構動態失穩產生巨大的塑性變形并轉化為熱能，可吸收掉大部分的沖擊能量，因而具有優良的緩沖吸能和抗爆炸沖擊性能作用，其在坦克防護裝甲和艦船結構水下抗爆方面均有應用。
電影中的點陣結構的防沖擊場景 如今，點陣金屬夾芯結構應用于輕質裝甲以增加其抗爆性能的研究也開始增多。點陣金屬夾芯結構抗爆炸沖擊問題是一個非均質材料結構在動載作用下響應的復雜動力學問題，關于點陣金屬材料的力學特性研究正處于基礎研究階段，主要集中在點陣金屬夾芯梁、板等結構的抗爆炸沖擊和彈道沖擊方面。 材料的微觀結構對其吸收沖擊的能力發揮著巨大作用。近日，美國洛斯阿拉莫斯國家實驗室（LANL）的研究人員發現了一種特別好用的結構，這種具有緊密空間的分形結構比固體立方體的沖擊波消散能力強出五倍。這可能為頭盔、盔甲和其他防護用品的改造升級帶來了新動力。

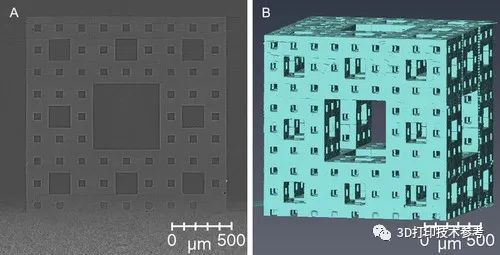

3D打印的晶格結構的ct圖像及三維重建 一些減輕沖擊的材料利用孔隙率和分層結構來減小沖擊強度，但傳統的制造手段使這些材料往往缺乏結構控制，并且很大程度上需要通過反復試驗開發。也有研究試圖通過吸收能量的沖擊驅動反應來減小沖擊波的大小，但仍然需要具有尺寸穩定性和可定制機械性能的結構材料。 3D打印在材料結構控制方面的優勢不必多說，來自LANL研究人員通過分形界面主導結構中孔隙的三維排列演示了沖擊波的耗散。具有低至100 m自由表面間距的孔隙或自由表面的受控布置有望在適當?shù)臅r間尺度上產生建設性的稀疏波前相互作用，從而減少通過結構的沖擊波幅度。

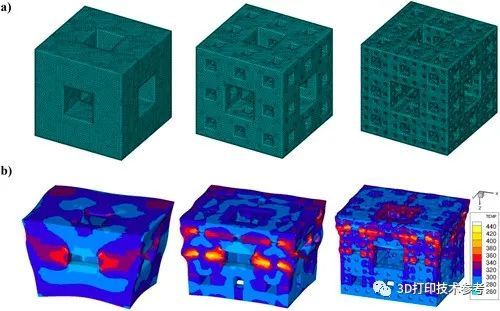

不同的分層結構及防沖擊測試結果 采用光固化工藝打印的點陣結構被以約每小時670英里的速度發射撞擊器，結果發現結構化的立方體比相同材料的固體立方體對沖擊的消散作用高出五倍。 然而目前尚不清楚分形結構是否是最好的減震設計。研究人員正在測試其他基于空隙或界面的模式，以尋找理想的結構來消散沖擊。3D打印的點陣結構距離真正的裝甲防護可能還有些距離，但其在體育用品上已經獲得了應用，尤其是3D打印的減震頭盔。 分割線 國外有研究人員分別測試了由惠普MJF工藝打印的PA11和激光燒結工藝打印的TPU材料的多種類型的點陣結構對撞擊的緩沖作用。該項目獲得了歐盟H2020框架計劃的資助，其內容包括研究幾種生成晶格結構的技術，并對這些結構進行測試，最終將其應用于在攀巖、騎行、滑冰等運動中的個人防護頭盔。

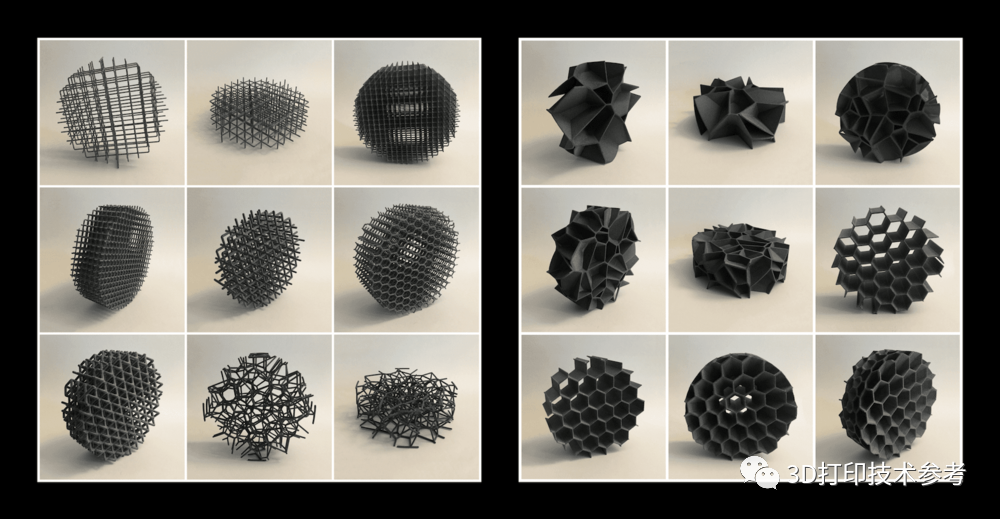

研究團隊設計和打印的幾種點陣結構 動態沖擊測試是采用5kg的圓形金屬物體從1m的高度掉落到測試對象上，測試設備可以測量樣品吸收的總沖擊力。 不同結構的3D打印點陣防撞擊測試 從測試的過程可以發現，不同結構的點陣對沖擊的防護作用差別很大，研究人員需要從中選出最佳的結構。截至目前，HP、Carbon等公司均推出了基于3D打印工藝的點陣結構運動頭盔。
最佳點陣結構

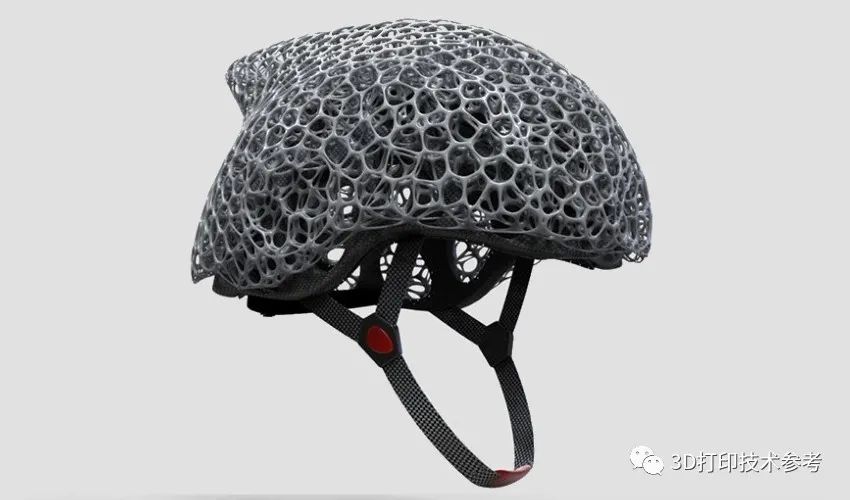

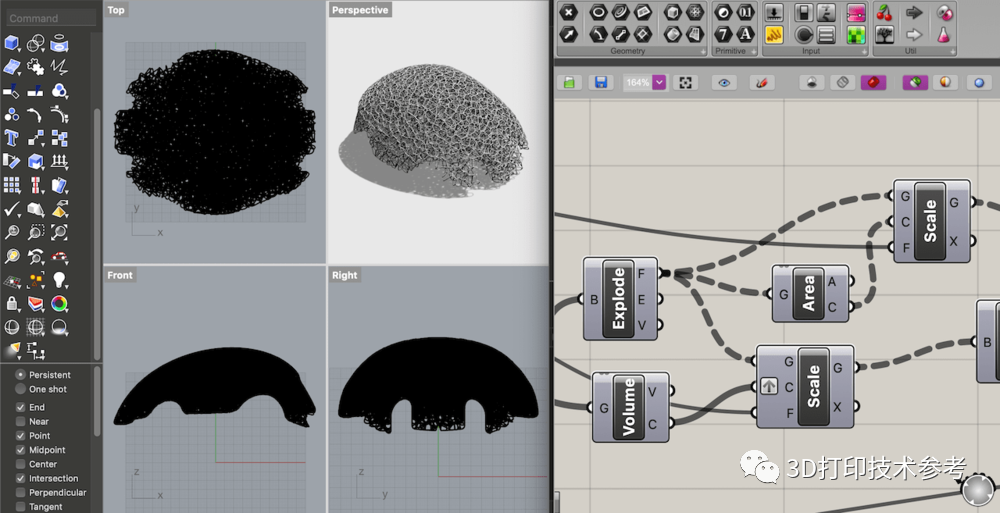

中國設計師開發的點陣結構運動頭盔 不過，雖然點陣結構極具魅力和吸引力，但目前仍然有一些障礙使其很難用在實際生產中，尤其對于金屬點陣結構。一個關鍵的挑戰是要證明設計的性能可靠性，特別是在抗疲勞方面。由于點陣結構的表面和尖銳的交叉點很多，這帶來了應力集中，在實際批量零件生產中如何解決這一問題存在一定的挑戰。 另一個相關的問題是如何驗證制造質量。點陣結構的復雜性使得難以通過傳統方式檢查，CT掃描確實提供了一種解決方案，但這種方法非常昂貴，開發簡單有效的質量檢測手段也是影響其應用的一大限制。 注：本文內容來自3D打印技術參考。 |
